В настоящей статье будут рассмотрены вопросы оптимального выбора и применения экранирующих материалов в отдельных комнатах, квартирах многоэтажных домов и отдельно стоящих жилых домов.

Выбор материала от ЭМП, приведённый в статье – это исключительно мой личный опыт по решению той или иной задачи. На основе применения различных материалов, их проб и последующих тестов/измерений и сформировался материал, о котором пойдёт речь в настоящей статье. В статье много букв, но это тот минимум, который хотелось бы свести в одну публикацию.

Содержание статьи:

• Перечень помещений для экранирования в квартире или доме «Какие помещения необходимо экранировать в квартирах / частных домах?»
• Основные источники радиоизлучений
  • Высоковольтные линии электропередач
  • Базовые станции сотовой связи
  • Телерадиоцентры, РЛС, узлы связи
  • Распределительные щиты, силовые кабели
  • Электрическая проводка в квартирах / домах
  • Бытовые приборы
• Что будет со связью в доме после экранирования?
• Почему нельзя полностью убрать сотовую связь или Wi-Fi в помещении?
• Как использовать мобильные и сетевые устройства в доме?
• Выводы

Существует определённый запрос по экранированию квартир и домов. Кто хочет организовать дополнительное снижение электромагнитного поля от определённых источников, кто на этапе строительства или ремонта планирует превентивно экранировать объект.

Перед выбором материала правильней будет определить объект экранирования (экр-ния) и источник излучения ЭМП.

Квартиры

Логичнее и правильней всего сделать экр-ние отдельной комнаты, а именно той, в которой человек проводит максимальное время. В первую очередь – спальню и детскую. Почему не всю квартиру?

1. Довольно затратный процесс, если экр-ть всю квартиру.
2. С точки зрения максимальных уровней электромагнитных полей в самих помещениях и время нахождения в этих помещениях. В 99% всех случаев уровень ЭМП на объектах соответствует нормативам СанПин. Зачем экр-ть прихожую, туалет, кухню, если суммарное время нахождения итак в допустимых уровнях не превышает зачастую более 4-х часов в сутки? Отсюда возвращаемся к пункту 1 – экономим на материалах.
   Лучше эти средства потратить на другие цели.

Частные дома

Здесь могу предложить два варианта: это экр-ние внешнего контура дома и экр-ние интересующих комнат (спальня, детская). Иногда экранировать внешний контур выгодней, чем закрывать каждую комнату по-отдельности. Тем более при обработке внешнего контура дома достигается максимальная эффективность по ослаблению внешних ЭМП.

Основные источники электромагнитных излучений:

• высоковольтные линии электропередач;
• базовые станции сотовой связи;
• телерадиоцентры;
• аэродромные радиолокационные станции и радиостанции высокой мощности;
• распределительные щиты и магистральные фидерные/силовые линии, примыкающие к квартирам;
• электропроводка в квартирах;
• бытовые приборы.

Высоковольтные линии электропередач

В данном случае ЛЭП формируют низкочастотные электромагнитные поля. Если это многоквартирный дом, то показатели электрической и магнитной составляющей будут находиться в предельно допустимых уровнях. При строительстве домов, застройщики соблюдают санитарную зону, хоть и строят дома в непосредственной близости от ЛЭП. Тем более, за счёт определённого размещения фидеров на самих опорах, ЭМП формируется с заданной направленностью, что сужает область распространения ЭМП вокруг линии.

Другое дело, если это частный дом или хозяйственная постройка, расположенные под линией или в непосредственной близости. В данном случае ЭМП может превышать допустимые уровни, установленные СанПин для жилых объектов.

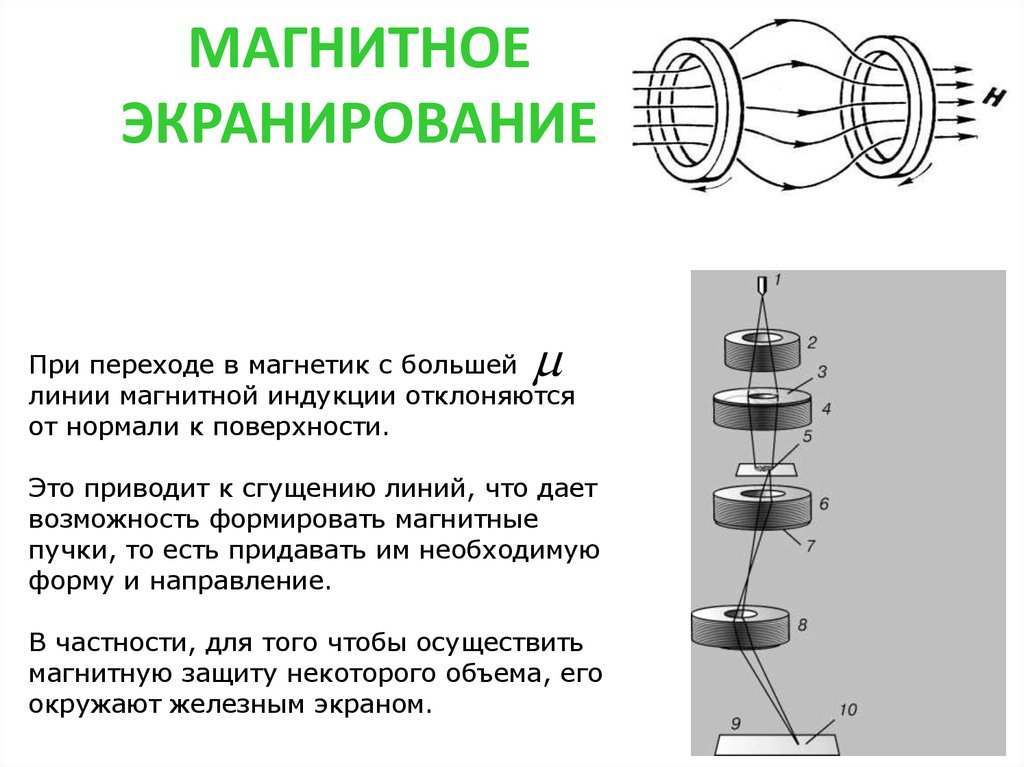

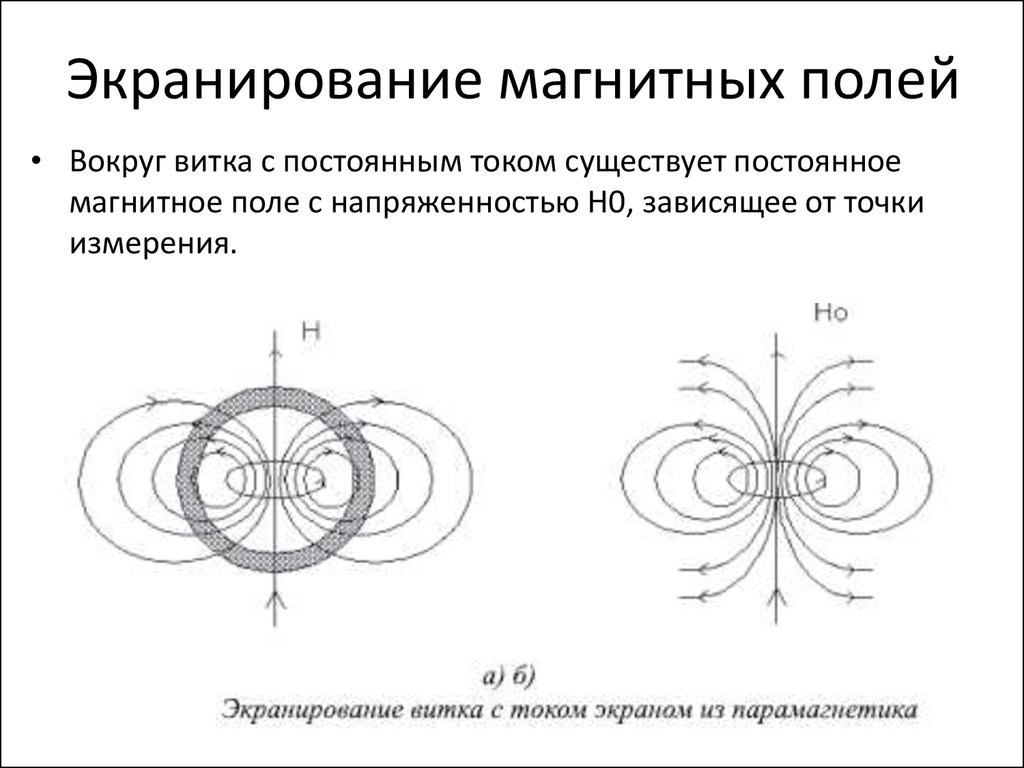

В любом случае, экранировать дом или квартиру от магнитного поля ЛЭП практически невозможно. Это обусловлено выбором материала и его применения. Если электрическую составляющую убрать довольно легко, используя практически любой токопроводный материал (сетка, листовое железо, краска экранирующая, специальная ткань) с его последующим заземлением, то магнитную составляющую «симпатично» убрать практически невозможно. Для экр-ния магнитного поля необходимо использовать листовую сталь или материал из аморфных/нанокристаллических сплавов. Эти материалы требуется монтировать на все поверхности квартиры или дома таким образом, чтобы силовые линии магнитного поля огибали объект защиты. Таким образом, мы получаем «железный бункер» или «термос» в жилом помещении. Я бы в таком месте жить не стал.

Если вы хотите купить дом или квартиру в непосредственной близости к линии электропередач и беспокоитесь о воздействии этой линии на своё здоровье (если даже уровни ЭМП укладываются в нормативы СанПин), то лучше воздержаться от такой покупки.
Если вы уже живёте на данном объекте и хотите дополнительно экранировать квартиру или комнату, то здесь проще переехать, чем тратить большие деньги на незначительное улучшение электромагнитной обстановки вокруг себя.

Базовые станции сотовой связи

Самый распространённый «раздражающий элемент». При проведении замеров в квартирах и частных домах, я ни разу не встречал значений, превышающих допустимые нормы.

Среднеквадратические значения, что удавалось наблюдать в момент измерений, составляли не более 4-5 мкВт/см2. Крайне редко (можно по пальцам пересчитать объекты) – 8-9 мкВт. Но в большинстве случаев показания находятся на отметках не выше 2 мкВт/см2. Только один раз (в 2016 году) наблюдал в офисном здании на мансардном этаже 22 мкВт/см2.

Больше чем уверен, что перед монтажом станций, производится радиочастотное планирование объекта. Производятся расчёты по обеспечению уверенной работы радиосети в заданном районе, а так же предельно допустимых мощностей антенно-фидерных устройств для каждого объекта.

Практически всегда уровень ЭМП в жилых помещениях находится в пределах установленных законодательными документами норм.

Но если вы хотите снизить общий уровень электромагнитных полей базовой станции сотовой связи, существует два распространённых варианта по организации снижения ЭМП.

1. Самый дешёвый и простой – оклейка окна экранирующей плёнкой или монтаж экранирующего тюля. Тем самым достигается ослабление ЭМП в помещении от 10 раз и более. Степень экранирования непосредственно зависит от самого объекта. Расстояние, переотражатели ЭМП, материал изготовления оконных рам и т.д.
2. Более сложный, капитальный, но и более эффективный – покраска всей комнаты экранирующей краской + оклейка окон плёнкой или монтаж экранирующего тюля.

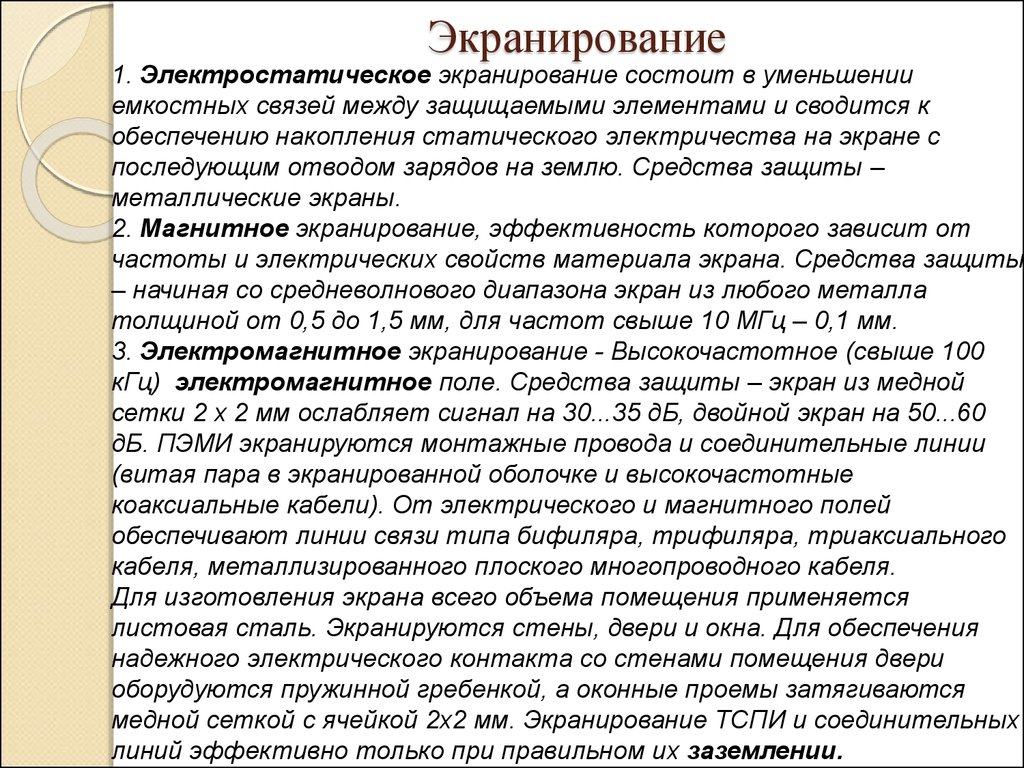

Почему краска на стены, полы и потолки, а не сетка, фольга или экранирующие обои? Потому, что это самый эффективный, доступный и малозатратный в монтаже материал. Многие в разговорах возражают, хотят видеть материалы на стенах, полах, потолках более мощные по ослаблению материалы.

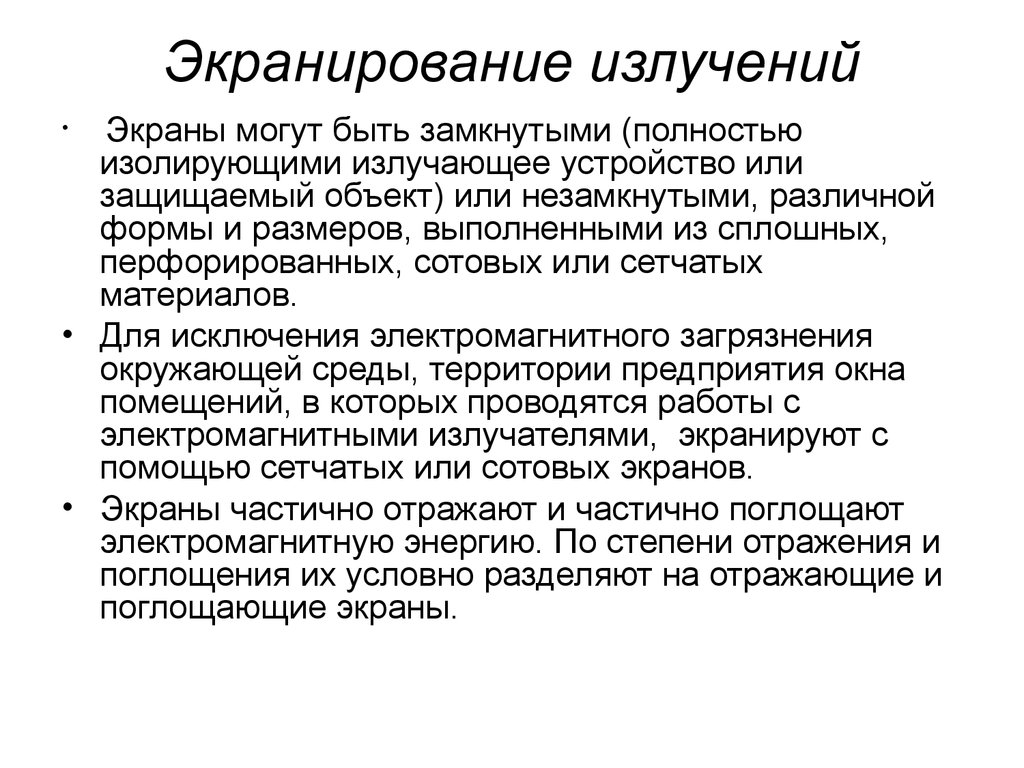

Давайте думать логически. Стекло или оконный проем практически не задерживают электромагнитные поля (если это не стекло со специальным металлическим напылением, но и оно даёт ослабление не более 10 дБ). Для сохранения привлекательного вида окна, мы наносим на него экранирующую плёнку EDF60/RDF62 (ослабление около 20 дБ), EDF70/RDF72 (ослабление 34-43 дБ) или тюль Voile (ослабление 36 дБ). При экранировании только окна сойдут все материалы, но, если вы хотите делать всю комнату, то необходимо останавливать свой выбор на EDF70 или Voile. Объясняю, почему так надо делать.

Вы закрыли окно материалом с ослаблением около 35 дБ. Стены дома дают ослабление 5-18 дБ, в зависимости от материала и толщины самих стен. Нанося экранирующую краску в один слой по всем поверхностям квартиры, совместно с материалами оконного проёма, создаётся практически единая поверхность с ослаблением около 35 дБ.

Но, есть одно «НО». Заключается оно в том, что после экранирования квартиры/комнаты/дома мы всё равно получаем общее ослабление не более 25-30 дБ. Это обусловлено тем, что в помещении имеются различные технологические отверстия (розетки, вентиляционные отверстия, двери и т.д), они и являются источниками прохождения внешнего радиосигнала. 25 дБ предостаточно для жилых объектов.

При таком условии практически теряется смысл использования более «сильных» материалов (фольги, экр-х обоев с ослаблением более 60 дБ, тканей с высоким ослаблением). Сетка не интересна из-за более сложного и дорогостоящего монтажа. Сетку надо прибить к стене, завальцевать стыки или сделать качественный перехлёст соседних полотен. Далее сетку надо зашивать строительными или декоративными панелями или штукатурить. А это деньги и дополнительные работы.

Телерадиоцентры, РЛС и крупные узлы связи

Экранирование квартир производится аналогично экр-ю при нахождении рядом базовой станции сотовой связи (см выше).

Распределительные щиты и магистральные фидерные/силовые линии, примыкающих к квартирам

Обычно данные источники размещаются за стенами или в коридорном пространстве или технических помещениях. Превышений уровней ЭМП (более 5 мкТл) в жилых помещениях мной ни разу не наблюдались. Если распределительный щит или фидерная линия находится за стеной спальни, детской или любой другой комнаты, где человек находится довольно длительное время, то здесь имеет смысл вызвать аккредитованную лабораторию для замера уровня электрической и магнитной составляющей в помещении. В остальных случаях (коридорная стена, ванная комната, туалет, подсобка, кухня) не имеет смысла беспокоиться о наличии таких щитов или линий.

Касаемо допустимых уровней электромагнитных полей. Уровень напряжённости электрического поля 50Гц для жилых помещений согласно СанПин должен быть не выше 500В/м, уровень магнитной индукции магнитного поля частотой 50 Гц для жилых зон не более 5 мкТл. Но интересный момент, для рабочих мест по магнитной составляющей устанавливается норматив не выше 0,45 мТл, для медицинских учреждений – не выше 0,25 мкТл. Очень странные цифры для жилых зон. В странах Скандинавии уровень индукции МП устанавливается в среднем, не более 0,45 мкТл.

Низкочастотное электромагнитное поле крайне сильно затухает при увеличении расстояния. Поэтому единственным моментом, требующим внимания, является наличие источников излучения в местах, где человек проводит длительное время. Экранирование стен или полов производится при помощи материалов ММР-50, МАР-1К, листовой сталью толщиной от 3 мм. Причём задача по экр-нию индивидуальна в каждом случае. В идеале — необходимо экр-ть всё помещение (делать куб/цилиндр и т.д.), но это слишком дорого. Тем более, при закрытии всей площади помещения, убирается естественное магнитное поле Земли, что считаю неправильным.

Электрическая проводка в квартирах

Можно вообще не обращать на неё внимания, так как практически не формирует сильных электромагнитных полей. Абсолютно безопасным расстоянием можно считать 50-70 см от проводки при нахождении в этом месте более восьми часов.

Бытовые приборы

Большинство бытовых приборов излучают низкочастотные ЭМП. Высокочастотные поля будут формироваться устройствами, имеющим в своём составе радиомодули (обычно устройства с Wi-Fi). Перечислю бытовые устройства, при эксплуатации которых можно соблюдать некоторую осторожность.

• Холодильник. Компрессор формирует довольно сильное магнитное поле в радиусе в среднем около 30-70 см вокруг себя. Поэтому не спите с ним в обнимку, в нём или за ним. Если за стенкой находится кровать, то передвиньте холодильник или кровать хотя бы на полметра в сторону или за холодильником сделайте магнитный экран из листовой стали или материала ММР-50.
• Микроволновая печь. Работает редко. Формирует значительное магнитное низкочастотное поле и СВЧ излучение обычно на расстояниях до 1 метра. Практически не представляет угрозы, так как работает редко в течение короткого отрезка времени. Сама имеет металлический корпус и экр-ную дверь.
• Индукционная плита. Если вы любите готовить и у вас есть кардиостимулятор, то лучше отказаться от индукционной плиты и выбрать газовую. Если газа нет, то обычную электрическую со спиралями (металлические кожухи или стеклокерамика). Индукционная плита формирует довольно высокое магнитное поле у конфорок.
• Электрическая плита (со спиралями/стеклокерамика). Если не стоять круглые сутки, прижавшись к краю плиты, то никакой угрозы не представляет.
• Электрический фен. Формирует высокое электрическое низкочастотное поле. Если вы парикмахер или человек, который постоянно сушит волосы, то лучше пользоваться этим инструментом пореже или держать на расстоянии не менее 20-30 см от головы. При обычной бытовой эксплуатации не представляет угрозы.
• Прикроватный светильник/торшер/бра, находящийся на расстоянии не более 0,7 метра от человека. Большинство осветительных (лампы и трансформаторы) приборов формируют довольно сильное электрическое поле на расстояниях до 70 см. Во многих домах и квартирах люди в изголовьях кроватей устанавливают осветительное оборудование. Проверяйте уровень ЭМП от этих источников или отдалите их от себя на безопасное расстояние (более 0,7 метра).
• Wi-Fi роутер или база радиотелефона. Катастрофы в установке данного оборудования в квартире не вижу. Излучения данных устройств обычно находятся в норме. В качестве рекомендации: устанавливайте данное оборудование в дальней точке квартиры или дома для минимизации их воздействия на организм человека.
• Некоторые телевизоры. В идеале — произвести замер ЭМП, формируемых телевизором. Или не находиться рядом с ним длительное время на расстоянии менее метра. «Фонят» не все модели телевизоров.
• Тёплые полы. Выбирайте кабельные системы, которые практически не излучают ЭМП (обычно это двухжильные кабели. На упаковке производитель зачастую указывает этот параметр). Если кабель тёплого пола «фонящий», то просто не лежите на полу длительное время и не давайте находиться на нем маленьким детям. На уровне кровати фон практически исчезает.

В ряде устройств, в зависимости от их подключения к сети питания, могут формировать электромагнитные поля и в выключенном состоянии (фазный провод устройства подключен на «ноль» сети и нулевой провод устройства подключен на «фазу». Для правильной работы порой достаточно перевернуть вилку питания устройства на 180 градусов в розетке). Подключайте потребители правильно.

Что будет со связью в квартире / доме после экранирования?

Отвечаю: в большинстве случаев мобильная связь останется. Если у вас зона неуверенного приёма радиосигнала, то связь может полностью пропасть.

Почему практически невозможно убрать сотовую связь и работу Wi-Fi роутеров в помещении?

Это происходит из-за того, что оборудование связи является высокочувствительным и имеет очень широкий динамический диапазон для приёма/передачи сигнала.

Предположим, на объекте опорным уровнем сигнала, исходящего от базовой станции сотовой связи будем считать -35 дБм. После экранирования квартиры (предположим, что снизили поле на 25 дБ) получаем на объекте уровень -35-25=-60 дБм. А пороговая чувствительность аппарата сотовой связи, например, находится на уровне -120 дБм. Осталась область ещё 60 дБм (причём эти единицы ближе по амплитуде к уровню шума приёмника), но если эти значения сопоставить с общим ослаблением плотности потока электромагнитной энергии, сделаем вывод, что на бытовом уровне мы получили отличный результат.

Допустим, изначально имея на объекте уровень плотности потока электромагнитной энергии 7 мкВт/см2, снизив его на 25 дБ (316 раз по мощности), получаем цифру равную 0,022 мкВт/см2. Это более чем достойный результат.

Но в этом случае может увеличиться уровень излучения самого мобильного аппарата, так как ему потребуется большая амплитуда сигнала для прохождения через экранированную стенку.

Что делать с устройствами, работающим по радиоканалу в экранированной квартире?

Логичный вопрос. Старайтесь заранее закладывать коаксиальные кабели и кабели витой пары (для организации сети Ethernet) в стены/потолки/полы. Уходите в провода по возможности. У подключенных к сети устройств отключить программно возможность работы по Wi-Fi каналу. Меньше разговаривайте по мобильному телефону или используйте проводную гарнитуру.

Выводы

Что мы имеем в итоге по материалам при экранировании квартиры от высокочастотных электромагнитных полей (базовые станции сотовой связи, телерадиоцентры и мощное оборудование связи и передачи данных (мощные Wi-Fi роутеры)):

• Стены/потолки/полы — обработка экранирующей краской HSF54.
• Оконные проёмы — оклейка экранирующей плёнкой RDF62 (если не используется доп экр-ние комнаты) или EDF40 и EDF70 (если экранируется комната) или завешивание проёма тюлем с металлизированной нитью VOILE.

По низкочастотным магнитным полям всё индивидуально. По возможности делать замер соответствующей организацией, имеющей профессиональное измерительное оборудование (можно и самостоятельно, но имея хорошее оборудование). Ни в коем случае не советую использовать самостоятельно дешёвые измерительные устройства для оценки электромагнитной обстановки на местах.

ПОДРОБНЕЕ О ДЕШЁВЫХ ИЗМЕРИТЕЛЯХ

После измерения уровней низкочастотной электрической и магнитной составляющих и установления источников излучения, определяться с комплексом мер, необходимых для решения поставленных задач.

P.S. Чтобы исключить сомнения в эффективности работы экранирующих материалов, наша компания может передать бесплатные образцы небольших форматов для последующей оценки их свойств, а так же предоставить под залог более крупные демонстрационные варианты материалов

Вас могут заинтересовать следующие материалы:

• Экранирование магнитного поля Земли. Экран ММР-50
• Что экранирует магнитное поле? Материалы, методы
• Часть 1.Тестирование материала для экранирования переменных магнитных полей
• Электромагнитные поля на карте Google Earth
• Испытание экранирующей одежды.

Экранированный кабель — что это такое

Каждое электрическое устройство, такое как электродвигатель, ноутбук, радиопередатчик, телекоммуникационные устройства или высоковольтные кабели, генерируют собственные электромагнитные поля, которые могут влиять на работу других устройств и вызывать их помехи. Для того чтобы противодействовать влиянию этих полей, применяются так называемые экранирование. Экранирование проводов — это способ защиты, который с помощью правильно изготовленных экранов, обычно называемых экранами, защищает электроустановки и устройства от воздействия электрических и/или магнитных полей. Такие экраны обычно изготавливаются из металла, их можно встретить, например, в электротехнических устройствах, помещениях или в некоторых электрических проводах.

Использование экранированных кабелей дает много преимуществ. Ответ на вопрос «в чем преимущества и почему стоит использовать экранированный кабель?» приводится далее в статье.

Разница между проводом и кабелем

Большинство людей, особенно люди, не имеющие отношения к электротехнической промышленности или имеющие общее представление об электричестве, ежедневно используют термин электрический кабель или электрический провод взаимозаменяемо. Хотя для электриков-любителей это не будет большой ошибкой, для профессионалов, связанных с электротехнической промышленностью, это может внести некоторые неточности. Так в чем же разница? Электрические кабели всегда имеют герметичную и усиленную изоляцию , поэтому их можно эксплуатировать в различных условиях внешней среды, как внутри помещений, так и на открытом воздухе, например, в воде и земле.

Электрические провода могут иметь изоляцию, но это не обязательное требование, поэтому в основном их используют внутри помещений. Те, у кого нет изоляции, часто помещают в трубчатые оболочки. В свою очередь электрические провода с изоляцией строят на меньшие напряжения, чаще всего до 6кВ. Для сравнения, кабели можно использовать во всем диапазоне напряжений, т.е. ниже и выше 6 кВ.

Экранированный кабель — конструкция на примере коаксиального кабеля

Как было сказано выше, кабели отличаются от проводов тем, что всегда имеют изоляцию и применяются в широком диапазоне напряжений. Пример конструкции кабеля с экраном показан ниже на рисунке 1. На него укладывается коаксиальный кабель, также известный как спутниковый или антенный кабель, имеющийся в большинстве домовладений. Используется для передачи маломощных переменных сигналов, в том числе для передачи сигнала от спутникового преобразователя к декодеру.

В электрических кабелях стандартно можно выделить четыре основных элемента — хотя не все из них имеют экран — и это:

— одножильный или многожильный электрический кабель (с отдельной внутренней изоляцией для каждой жилы) — обычно изготавливается из меди, также можно найти электрические провода алюминиевые или стальные,
— внутренняя изоляция (диэлектрик) — в случае коаксиального кабеля изоляционным материалом является полиэтилен, а в других кабелях также используется резина или ПВХ. Функция внутренней изоляции заключается, в том числе, в защите от поражения электрическим током. В случае многожильных кабелей отдельные цвета изоляции указывают, с каким кабелем мы имеем дело. Поэтому это может быть фазный, нулевой или заземляющий провод,
— экран — это вторая проводящая среда после электрического провода. Обычно изготавливается в виде алюминиевой фольги, медной или алюминиевой оплетки. В полужестких воздуховодах он также доступен в виде втулки.
— внешняя изоляция – защищает кабель от внешних факторов, таких как механические повреждения или влажность. Внешняя изоляция выполнена из термопластичных и термореактивных материалов, например поливинилхлорида (ПВХ).

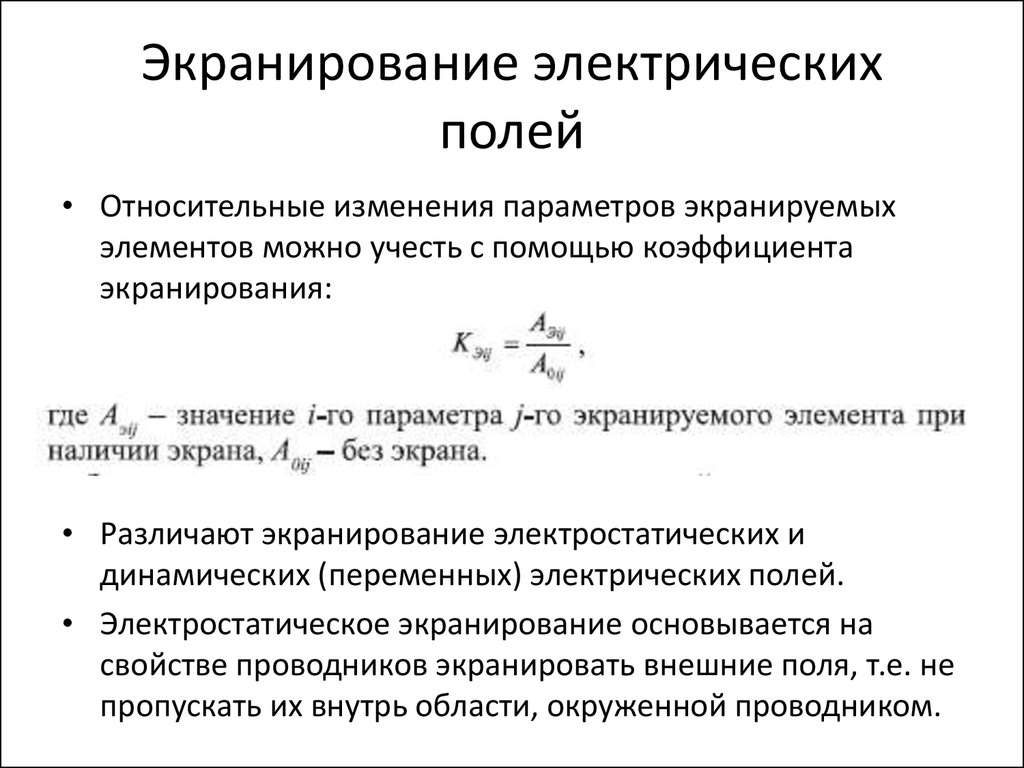

Экранирование — что это? Откройте для себя преимущества!

Основные преимущества использования экрана в кабелях описаны ниже:

– Экранирование в основном используется для сдерживания электрических и магнитных полей, особенно с более высокими частотами. Экран позволяет защитить окружающую среду от полей, исходящих от устройства и наоборот – защищает устройство от воздействия магнитных или электрических полей, возникающих снаружи. Коаксиальные кабели передают цифровые и аналоговые сигналы в диапазоне от 20 Гц до 15 ГГц и в них можно встретить экран в виде фольги и оплетки. В случае спутникового сигнала передача от конвертора на спутниковый ресивер происходит в диапазоне частот от 950 МГц до 2150 МГц. Возникает вопрос, зачем в спутниковом кабеле двойное экранирование? Речь идет в первую очередь о механическом и экономическом аспекте — при отсутствии фольги оплетка должна была бы быть толще и плотнее, что ухудшило бы возможность изгиба кабеля и себестоимость его производства. При производстве спутниковых кабелей нет смысла делать тугие оплётки, если использование дополнительной фольги дает такой же или такой же конечный результат, как и тщательное плетение. Использование фольги — более дешевое решение, оно просто позволяет «залатать» разрыв в оплетке, но сама фольга относительно тонкая, из-за чего экранирует намного хуже, чем сплошная оплетка.

– Экранирование обеспечивает безопасность в виде защиты от поражения электрическим током и ограничивает токи короткого замыкания. Для предотвращения появления напряжения снаружи щиток заземляют. Даже если внешняя изоляция повреждена, напряжения снаружи кабеля не будет. Это позволяет избежать опасных междуфазных коротких замыканий и скачков напряжения в оборудовании рядом с кабелем.

– Экранирование обеспечивает равномерное распределение магнитного поля. Однако следует учитывать, что, например, в случае двухпроводной линии с увеличением толщины стенки экрана распределение магнитного поля во внутренней области экрана будет становиться все больше и больше. неровный. Поэтому важными параметрами экрана являются его толщина, плотность покрытия и проводимость материала, из которого он изготовлен. Если экран спроектирован правильно, чтобы он мог должным образом выполнять свою роль, необходимо учитывать эти три параметра. Помимо толщины экрана, на распределение магнитного поля в упомянутых двухпроводных линиях влияет также явление близости и реверсивности токов в проводах.

Электрические линии могут вызывать электромагнитные помехи как в своей работе, так и в работе других устройств, и они тоже это чувствуют — в результате эффекта связи. Поэтому для обеспечения ЭСМ (электромагнитной совместимости) линия должна быть экранирована. Экранирование — это защитный эффект, выражающийся, прежде всего, в так называемом оптическом покрытии, т. е. в области, которая визуально закрывается экраном. Например, если линия имеет медную или алюминиевую фольгу в качестве экрана, можно говорить о 100%-м покрытии, поскольку она действует как труба. Если экран плетеный или сложенный проволокой, это имеет то преимущество, что в отличие от фольги он намного прочнее и устойчивее к изгибу. Однако недостатком оплетка заключается в том, что площадь покрытия уменьшается, потому что между каждым экранирующим проводом есть небольшой зазор. Как правило, оплетки имеют плотность покрытия в диапазоне от 30% до 95%.

Было показано, что в случае линейных кабелей наилучшим решением является плетеный экран с оптимальным углом наклона оплетки. С другой стороны, когда речь идет о витых проводах (так называемых «витых проводах»), оптимальным экраном является фольга, помещенная между внутренней изоляцией — оплеткой всех одиночных проводов в витой паре — и трубой-оболочкой.

Экранированная витая пара и не экранированная витая пара

Одним из наиболее очевидных преимуществ медных кабелей является то, что они намного дешевле, чем оптоволоконные кабели, и их гораздо проще подключить. На выбор соответствующего типа кабеля влияют окружающая среда и его назначение.

В случае витых кабелей можно выделить следующее деление:
— неэкранированная витая пара
— экранированная витая пара

Неэкранированный кабель представляет собой витую пару UTP.(неэкранированная витая пара), которая используется в сетевых приложениях. Обычно он состоит из четырех пар медных проводов от 22AWG до 28AWG, каждый из которых изолирован и скручен. Неэкранированная симметричная витая пара UTP состоит из витых пар проводов (обычно четырех) с оболочкой из ПВХ или LSZH (Low Smoke Zero Halogen). Обозначение LSZH означает, что крышка изготовлена ​​из материала, не выделяющего при пожаре вредных газов. Ухудшение характеристик такого кабеля может быть вызвано, в том числе, превышение радиуса изгиба кабеля, слишком большое натяжение (растяжение) или отсутствие терминатора. Возникающие электромагнитные помехи также ухудшают характеристики кабеля UTP, поэтому его используют для сред с низким уровнем электрических помех.

О преимуществах экранированных кабелей уже упоминалось ранее. Наиболее популярны экраны из фольги и металлической оплётки (плетенки). Фольга обеспечивает 100% непрозрачность, тесьма от 30 до 95%. Однако оплетка обеспечивает лучшую общую защиту, поскольку она толще фольги и поглощает больше электромагнитных помех. Характеристики плетеных экранов также лучше на более низких частотах. Фольга тоньше, реже подавляет помехи, но обеспечивает лучшую защиту в более широком диапазоне частот. Поэтому для наилучшей защиты иногда применяют комбинированные экраны из фольги и тесьмы. Экраны могут окружать все пары витых проводов вместе и/или отдельные пары витых проводов.

Обозначения экранированной витой пары

Существует несколько типов кабелей с витой парой, и их терминология менялась с годами. UTP используется для неэкранированной витой пары. В случае экранированных витых пар можно встретить следующие буквенные сокращения. Буква перед косой чертой представляет общий внешний экран, а буква после косой черты представляет экран вокруг отдельных витых пар медных (электрических) проводов.

И так:
– U/FTP (Unshielded/Foiled Twisted Pair) – это кабель без внешнего общего экрана, но с экраном из фольги, который окружает каждую пару из четырех электрических проводов.
– Ф/УТП (Фольгированная/неэкранированная витая пара) — этот кабель имеет общий экран из фольги вокруг всех электрических проводов в кабеле. Отдельные пары проводов не имеют индивидуального экрана.
– Sc/FTP (Screened/Foiled Twisted Pair) – кабель имеет общий экран из проволочной сетки под внешней изоляцией кабеля. Отдельные пары электрических проводов также окружены одиночными экранами из фольги.
– F/FTP (Foiled/Foiled Twisted Pair) – в таком кабеле под внешней изоляцией находится экран из фольги. Кроме того, отдельные пары электрических проводов также окружены одиночными экранами из фольги.

Кабели Sc/FTP и F/FTP обеспечивают наилучшую защиту от внешних шумов и посторонних перекрестных помех.

Экранированные кабели управления

Кабели управления используются для передачи сигналов управления между передатчиком и приемником. Их можно найти, например, в промышленных роботах, сборочных линиях, станках с ЧПУ и т. д. Как следует из названия, они предназначены для управления устройством с помощью электрического сигнала, что также означает, что они должны быть устойчивы к помехам. В противном случае воздействие помех на управляющий сигнал может привести к неисправности устройства.

Кабели управления используются как в стационарных, так и в мобильных установках. Для получения адекватного ослабления асимметрии используются параллельно скрученные проводники. Для повышения устойчивости к электромагнитным помехам помимо экрана в виде алюминиевой фольги или оплетки применяют еще и заземляющий провод. Часто можно встретить двойной экран. Затем внешнюю оплетку оцинковывают для повышения ее устойчивости к механическим движениям.

Кабели управления очень часто используются в мобильных приложениях, что делает их подверженными — в дополнение к суровым условиям окружающей среды — повышенным нагрузкам, возникающим в результате движения, скручивания или частых изгибов. Во избежание быстрого износа или повреждения изоляции провода управления покрывают полимерными материалами с повышенной стойкостью к указанным выше механическим движениям. Кроме того, тросы управления часто укладывают в так называемые цепи, которые обеспечивают дополнительную защиту от истирания или повреждений, вызванных многократным изгибом.

Направляющие уменьшают износ и давление на кабели во время изгиба, а также помогают организовать и удерживать их на месте. Ведущим производителем энергоцепей является немецкая компания igus®, которая за последние годы внедрила множество технологических инноваций в свои энергоцепи. В первую очередь речь идет о типе используемых материалов, благодаря которым удалось добиться большей долговечности при меньшем весе цепи, что, несомненно, является большим преимуществом. Еще одним преимуществом является их модульная структура, которая делает установку цепей относительно простой, и их можно довольно гибко адаптировать к индивидуальным требованиям, например, в отношении длины. Однако перед выбором направляющей для кабеля управления убедитесь, что кабель совместим с направляющей.

Для этого

– внешние диаметры и количество используемых тросов – для определения внутреннего размера цепи
– радиус изгиба тросов – затем можно выбрать соответствующий радиус цепи,
– общий вес тросов – для выбора провисания цепи.

igus® также специализируется на производстве электрических кабелей. Кабели для мобильного применения доступны на рынке под названием chainflex®. Ассортимент chainflex® очень широк и включает более тысячи различных кабелей, включая кабели управления, кабели для сервоприводов, кабели для двигателей или роботов, кабели для шин и многие другие. Доступен как в экранированном, так и в неэкранированном исполнении.

Кабели управления chainflex® отвечают различным механическим требованиям, в том числе являются:
– способными к скручиванию,
– пригодными для особо жестких лучей и низких температур,
– устойчивыми к УФ-излучению,
– огнестойкими и не содержащими галогенов.

Обозначение chainflex® M относится к кабелям, надежность которых гарантирована в течение одного миллиона циклов движения.

К экранированным кабелям управления относятся, среди прочего, версии:
– LIYCY,
– JZ-500-C,
– серии IGUS: CF2, CF6, CF10, CF78, CF99, CF140, CF180.



Экранированный кабель для управления двигателем

Кабели двигателя подвергаются чрезвычайно высоким нагрузкам, например, частые изгибы или высокие скорости и ускорения. Кроме того, они часто подвергаются воздействию УФ-лучей или контактируют с органическими маслами и охлаждающей жидкостью. Доступны как одножильные, так и многожильные кабели, экранированные и неэкранированные. К экранированным кабелям двигателя igus относятся, в частности: экранированный кабель CF31, CF35, CF38, CF270, CF886, CF896, CFROBOT или экранированный кабель CFROBOT7.

Широтно-импульсная модуляция (ШИМ) оказывает решающее влияние на управление двигателем с помощью инвертора, поэтому здесь так важна электромагнитная совместимость (ECM). В этом случае используйте экранированные кабели. Одним из них является, например, многожильный кабель управления с двойным экраном с маркировкой 2XSLCY-J. Этот кабель используется для подключения двигателя к инвертору, а кабель 2YSLCY используется для передачи данных.

С другой стороны, для управления серводвигателями используется только качественный экранированный кабель, т.н. серво кабели. Кабели для сервоприводов в ассортименте igus® обозначаются как CF21, CF27, CF29, CF210, CF220, CF270, CF280, CF887, CF897.



Экранированные кабели для направляющих

Тросы для направляющих приспособлены для работы с наименьшими радиусами изгиба, поэтому отличаются повышенной устойчивостью к механическим движениям, таким как скручивание, раздавливание или изгиб.

В конструкции таких кабелей можно выделить следующие характеристики:

— Жилы в таких кабелях должны соответствовать высоким требованиям гибкости. Один из способов улучшить его — сделать одну жилу из кучи тонких проводов — вместо одного провода того же диаметра.
Соответствующие инновационные полимерные материалы используются для производства защитных покрытий, а также для повышения прочности на изгиб.

– Плетеный экран более устойчив к изгибу, чем фольга, поэтому этот тип экрана в основном используется в кабелях для мобильных устройств. Для повышения прочности оплетку обычно изготавливают из меди, подвергнутой процессу цинкования. Медь обладает большей гибкостью, чем алюминий, что делает ее более устойчивой к изгибу.

Сейчас доступны различные версии энергетических цепей, как для одно-, двух-, так и для трехмерного (3D) движения — например, в промышленных роботах. В целом кабели для энергоцепей должны соответствовать ряду стандартов и руководств, в том числе требованиям безопасности, связанным с электромагнитной совместимостью (ЭМС). Большинство кабелей, доступных на рынке, можно разместить в направляющих, таких как кабели управления, кабели двигателей, кабели сервоприводов, кабели передачи данных и т. д. Примером может служить кабель управления OLFLEX FD CLASSIC 810 CY от LABB KABEL, кабели передачи данных. от HELUKABEL или вышеупомянутые ранее кабели igus®. Однако важно, чтобы отдельный кабель был адаптирован с точки зрения конструкции для мобильного применения. В первую очередь следует помнить о правильном подборе.

Заземление экранированного кабеля

Целью использования электромагнитного экрана является либо закрытие генерируемого в нем электромагнитного поля и предотвращение его распространения, либо создание пространства, свободного от внешних полей. В проводах электронных устройств возникают перепады напряжения, что приводит к так называемым электромагнитным помехам (ЭМП). Это также относится к области промышленной автоматизации.

Что касается видов помех, то их пять видов, но они обычно возникают одновременно — а это:

— гальванические,
— емкостные,
— индукционные,
— волновые,
— радиационные.

Помехи способствуют некорректной работе отдельных функций данного устройства и даже могут стать причиной его полного выхода из строя. Для предотвращения появления помех применяют экранирование приборов и проводов К экранам относятся магнитные, электромагнитные и электростатические экраны.. Электростатическое экранирование работает по принципу электростатической индукции, подобно клетке Фарадея, внутренняя часть которой защищена проводником, перехватывающим на своей поверхности электрический потенциал, поступающий извне. Благодаря этому внутренняя часть клетки освобождается от внешних электрических полей. Чтобы экранированные кабели выполняли свои защитные функции, необходимо помнить об их правильном заземлении. При таком расположении электропроводный материал экрана соединен с землей или опорным потенциалом. При отсутствии заземления экран в кабеле становится просто бесполезным.

Экран можно заземлить двумя способами, т. е. односторонним или двусторонним. Например, если кабель имеет двойное экранирование, один из экранов может быть заземлен с одной стороны, а другой — с обеих сторон.

Тип ожидаемых помех влияет на выбор метода заземления:

– требуется одностороннее заземление для защиты от внешних электрических полей. Эта комбинация особенно выгодна для устранения емкостных и индуктивных помех и предпочтительна только для низкочастотных сигналов низкого напряжения.

– для исключения влияния переменного магнитного поля применяют двухстороннее заземление. Однако затем так называемая контур заземления, который дополнительно создает гальванические помехи и способствует низкочастотным магнитным возмущениям. Для уменьшения помех при заземлении с обеих сторон применяют двойное экранирование проводов, при котором внешний экран заземляется с двух сторон, а внутренний — с одной. Такую систему можно встретить при передаче высокочастотных сигналов. Для уменьшения гальванических помех можно подключить внешний экран с обоих концов, но экран должен быть подключен к опорному потенциалу через конденсатор с одной стороны.

Где используются экранированные кабели?

За последние двадцать лет потребность в более высоких скоростях сети привела к разработке новых спецификаций и технологий кабелей. Развитие каждого поколения Ethernet сопровождается соответствующим развитием кабельных технологий. Частью этого развития является более широкое использование экранированных кабелей. Они все чаще используются в высокоскоростных сетях, особенно когда речь идет о минимизации AXT (Alien Crosstalk) на линиях 10 GbE.

Экранированные кабели обычно использовались для передачи сигналов на большие расстояния. За счет экрана они минимизировали электромагнитные помехи EMI по всей длине кабеля. Источниками электромагнитных помех, обычно называемых шумом, могут быть, например, двигатели лифтов, люминесцентные лампы, генераторы, кондиционеры или принтеры. Поэтому рядом с такими устройствами также используются экранированные кабели, даже если длина кабеля меньше. Кроме того, экранированный кабель также часто используется во взрывоопасных местах, например в шахтах.

Экранированные кабели — резюме

Подводя итог, можно сказать, что экранированный кабель имеет ряд преимуществ, таких как: снижение электрических помех, улучшение передачи сигнала, снижение электромагнитного излучения или предотвращение перекрестных помех между аналогичными кабелями. Однако следует также учитывать, что экранированные кабели более дорогие, менее гибкие и могут быть более сложными в установке, чем не экранированные кабели, включая необходимость заземления.

Заземление экранированного кабеля хотя бы с одной стороны необходимо для исключения влияния электромагнитных помех на кабели. Кроме того, большинство экранированных кабелей тяжелее и толще неэкранированных, что также следует учитывать при планировании кабельной линии.



Помехи, наводки, экранированные кабели

Понравился материал? поделись им.

Что такое экранирование электромагнитных помех и почему оно важно для вашей конструкции?

Содержание

Что такое экранирование от электромагнитных помех?

Экранирование электромагнитных помех в электронных устройствах и оборудовании — это использование производственных технологий и материалов для защиты сигналов от помех, вызванных внешними электромагнитными сигналами, а также для предотвращения воздействия генерируемых сигналов на окружающие компоненты.

Почему важно экранирование от электромагнитных помех?

Электромагнитные помехи (EMI) могут нарушить работу электронных устройств, оборудования и систем, которые используются в критически важных приложениях. Примеры включают медицинскую, военную и аэрокосмическую электронику; системы общественного транспорта; промышленные сенсорные экраны; и системы навигации и управления транспортными средствами — и это лишь некоторые из них.

Причин возникновения электромагнитных помех много, и они включают в себя как искусственные, так и естественные источники. Результаты могут варьироваться от временных помех и потери данных до отказа системы и даже гибели людей.

— Статья продолжается ниже —

Прочтите наше Руководство по экранированию от электромагнитных помех, чтобы понять, как выбрать материалы и конструкцию для экранирования от электромагнитных помех.

Для инженеров важно понимать, как электромагнитная энергия (EME) в среде приложения может вызывать помехи и как работает экран EMI. Без этой базовой осведомленности об электромагнитных помехах вы можете спроектировать прокладки, которые не обладают адекватной защитой от электромагнитных полей в радиочастотном (РЧ) спектре, части электромагнитного спектра с частотами от 3 кГц до 300 ГГц. РЧ-волны составляют основу радиотехнологий, но они также могут передавать сигналы, мешающие беспроводной связи.





Источники электромагнитных помех

В целом, источники электромагнитных помех можно разделить на две основные категории: окружающие электромагнитные помехи и проблемы с качеством электроэнергии. Системы железных дорог и общественного транспорта, медицинское оборудование и военные приложения также сталкиваются со своими специфическими проблемами. Все чаще преднамеренные электромагнитные помехи (IEMI) также представляют угрозу невоенным объектам, таким как электросеть и другие типы критической инфраструктуры.

Системы железных дорог и общественного транспорта могут испытывать электромагнитные помехи из-за факторов, специфичных для приложения, таких как:

• Выбросы от систем управления поездом и силовых установок
• Переключение контактов высокого напряжения
• Башмаки третьего рельса
• Системы сигнализации и управления поездами

Медицинское оборудование также подвержено электромагнитным помехам. Источники для конкретных приложений включают:

• Электрическое и электронное оборудование в хирургических отделениях
• Устройства жизнеобеспечения, такие как вентиляторы и инфузионные насосы
• Оборудование для телеметрии пациента и вспомогательное оборудование
• Рентгеновские аппараты для диагностики и терапии

Помимо IEMI (в просторечии называемого «электронной войной»), военные активы и критическая инфраструктура сталкиваются с такими угрозами EMI, как:

• Высотный ядерный электромагнитный импульс (HNEMP)
• Мощное микроволновое оружие
• Электронные бомбы
• ЭМИ-пушки

Некоторые из этих угроз, конечно, экстремальны, но все инженеры должны оценить риски электромагнитных помех, чтобы включить соответствующую защиту в свои конструкции прокладок.

— Статья продолжается ниже —

Посетите наш полный информационный центр по защите от электромагнитных помех.

Экранирующие прокладки EMI

Экранирующая прокладка EMI представляет собой механическое устройство, помогающее защитить электронику от электромагнитных помех. Традиционно экранирование от электромагнитных помех изготавливается из металлических листов, которым придают форму, подходящую для электронных корпусов или корпусов. Алюминий, медь и сталь прочны и жестки, но тонкие металлические листы могут деформироваться под давлением, необходимым для герметизации. Как только металлические экраны ЭМП деформируются, они, как правило, остаются в этой форме и могут допустить утечку в электронные схемы и из них.

Сегодня к материалам для экранирования электромагнитных помех относятся гибкие металлические экраны, металлическая проволока и пенопласт. Покрытия из металлических красок также наносятся на внутреннюю часть электронных корпусов для обеспечения защиты от электромагнитных помех. Каждый из этих методов экранирования имеет свои преимущества, но силикон, наполненный частицами, сочетает в себе электрические свойства металла с материальными свойствами силиконового каучука. Для разработчиков продуктов, которым необходимо решать различные задачи по герметизации и изоляции, силикон, наполненный металлическими частицами или частицами с металлическим покрытием, является отличным выбором.

Узнайте, как Modus меняет традиционные отношения с поставщиками.

Например, прокладки для защиты от электромагнитных помех, которые используются в некоторых защищенных сенсорных экранах, изготовлены из наполненного частицами силикона, который ослабляет электромагнитные помехи, обеспечивает электропроводность и защищает от воздействия окружающей среды в различных условиях — от жары пустыни до арктического холода. Эти экранирующие прокладки от электромагнитных помех должны защищать устройство от механических ударов и быть достаточно мягкими, чтобы не мешать сенсорной функции дисплея. Стоимость материалов для экранирования электромагнитных помех и простота изготовления также важны для разработчиков прокладок во многих различных отраслях промышленности.

Проводящие силиконы

Силиконы, наполненные частицами, используются в некоторых сложных областях применения, но могут ли эти проводящие эластомеры действительно соответствовать всем требованиям вашей области применения? Являются ли экранирующие прокладки EMI, изготовленные из этих материалов, экономически эффективными, и обеспечивают ли эластомеры, наполненные частицами, дизайн для технологичности? Силикон устойчив к солнечному свету, воде и широкому диапазону температур, но загрузка его высоким процентом металлических частиц может иметь негативные последствия.

Вот почему исторически некоторые разработчики прокладок отвергали силиконы с частицами как слишком твердые или слишком хрупкие. Другие инженеры жаловались на ограничения размеров деталей, основанные на размерах пресс-формы, и на длительное время изготовления листовых материалов. Некоторые профессионалы отрасли также считают (ошибочно), что все силиконы, наполненные частицами, слишком толстые, чтобы поддерживать более тонкие электронные конструкции. Стоимость старых продуктов, наполненных частицами, также препятствовала их использованию.

В течение многих лет предпочтительным наполнителем для экранирующих силиконов был алюминий-серебро. Разработка вооруженными силами США спецификации MIL-DTL-83528 сыграла важную роль в популярности этой частицы. Однако, когда в 2011 году серебро начало приближаться к 50 долларам за тройскую унцию, тот факт, что эти эластомеры были указаны на тысячах чертежей и оттисков прокладок, стал проблематичным. Прокладки EMI из силикона с наполнением из чистого серебра были еще дороже.

Современные разработчики электроники могут указать альтернативные наполнители из частиц, которые стоят дешевле, но при этом обеспечивают надежную защиту от электромагнитных помех. Кроме серебра и серебра-алюминия применяют серебро-медь и серебро-стекло. Сегодня экономичные никель-графитовые силиконы обеспечивают защиту на уровне серебряно-алюминиевых изделий. Эти никель-графитовые силиконы соответствуют требованиям MIL-DTL-83528 к эффективности экранирования от электромагнитных помех, согласно которым минимальная эффективность экранирования составляет 100 дБ на радиочастотах в диапазоне от 20 до 10 000 Гц.

Изображение: графическое представление электромагнитных помех
Электромагнитные материалы

Благодаря инновациям в силиконовых компаундах эластомеры с наполнителем из частиц могут соответствовать жестким требованиям к экранированию, а также другим спецификациям проекта. Например, поскольку никель-графитовые силиконы доступны с твердостью 30, 40 и 45 (Шор А), они достаточно мягкие для прокладок корпуса. Другие экранирующие эластомеры с более высокой твердостью, в которых в качестве базового эластомера используется фторсиликон, могут противостоять воздействию топлива и химикатов. Эти фторсиликоновые компаунды имеют твердость 50, 60 и 80 (по Шору A) для применений, в которых требуются прокладки EMI из более твердых материалов.

В отличие от старых экранирующих эластомеров новые экранирующие материалы содержат достаточное количество металлического наполнителя для обеспечения эффективного экранирования электромагнитных помех и электропроводности. Кроме того, эти проводящие силиконы обеспечивают надежное и экономичное производство.

Во время резки прокладок силиконы, наполненные частицами, не растягиваются и не деформируются. Отверстия соединителей совмещены правильно, а структурные свойства материала обеспечивают большую устойчивость к разрыву, что является важным фактором для прокладок с более тонкими стенками. Разработчики продуктов также могут указать использование клейкой основы для простоты установки. Для экранирования, где требуется проводимость по оси Z, силиконы, наполненные частицами, могут поддерживать использование электропроводящих клеев для превосходной эффективности экранирования.

Доступны различные никель-графитовые силиконы с более высокой твердостью, но некоторые прокладки EMI требуют усиления для дополнительной прочности. Вот почему материалы EMI включают такие продукты, как эластомер твердостью 65, который армирован внутренней сеткой с никелевым покрытием.

Никель-графитовые силиконы с меньшей твердостью также могут быть армированы внутренним слоем проводящей ткани для повышения проводимости и прочности материала, что помогает предотвратить хрупкость и разрыв во время изготовления прокладок EMI.

У вас есть вопросы об источниках электромагнитных помех, экранировании электромагнитных помех или токопроводящих силиконах для эластомерных экранирующих прокладок? Техническая команда Modus Advanced, Inc. готова помочь. Для получения более подробной информации, пожалуйста, свяжитесь с нами.

Что такое экранирование EMI/RFI?

Содержание

Протяни руку. Помашите им. Вы не чувствовали ничего, кроме легкого движения воздуха, верно? Вы можете этого не осознавать, но, скорее всего, вы просто махнули рукой сквозь электромагнитные и радиочастотные помехи. Если бы вы были незащищенным электронным устройством, вы бы это почувствовали.

Наш мир наполнен невидимыми сигналами, летящими по воздуху и движущимися по токопроводящим поверхностям. По мере того, как мы создаем больше электронных устройств, мы генерируем больше таких сигналов. А электромагнитные помехи (EMI) и радиочастотные помехи (RFI) становятся еще более распространенными.

Проблема? Электромагнитные и радиочастотные помехи могут создавать помехи для электронных устройств, нарушая их работу или делая их бесполезными. К счастью, это проблема, которую мы можем решить. Решением является экранирование EMI/RFI.

Modus Advanced не написал книгу по экранированию от электромагнитных/радиопомех, но мы написали подробное руководство. Проверьте это.

— Статья продолжается ниже —

Ознакомьтесь с полным руководством по экранированию от электромагнитных помех

Определение экранирования электромагнитных помех (EMI) / радиочастотных помех (RFI)

Начнем с простого определения:

Что такое экранирование от электромагнитных/радиочастотных помех?

Экранирование от электромагнитных и радиопомех — это процесс уменьшения помех от внешних электромагнитных сигналов, которые могут нарушить работу электронных устройств. Инженеры и дизайнеры создают эффективные экраны EMI/RFI, выбирая материалы, которые ослабляют силу электромагнитного сигнала, и размещая их вокруг чувствительных областей устройства. Обычно это делается в виде прокладки или аналогичного уплотнения.

Это упрощенный ответ, но об этой концепции нужно знать гораздо больше. Читай дальше.

Часто задаваемые вопросы по экранированию от электромагнитных и радиопомех

На протяжении многих лет команда Modus получала от клиентов множество вопросов о защите от электромагнитных и радиопомех. Эти вопросы, как правило, выходят далеко за рамки простого «Что такое экранирование от электромагнитных и радиопомех?» Есть много вопросов, и у нас есть много ответов. Ниже мы ответили на несколько наиболее распространенных вопросов.

В чем разница между EMI и RFI?

Вы можете видеть, что термины EMI и RFI взаимозаменяемы, но это не совсем точно. Подумайте о разнице между EMI и RFI, как о разнице между собаками и золотистыми ретриверами.

Все золотистые ретриверы — собаки, но не все собаки — золотистые ретриверы. Точно так же все RFI являются EMI, но не все EMI ​​являются RFI. Различие здесь заключается в частоте мешающего сигнала. Любая частота, которая может вызывать электрические помехи, называется электромагнитными помехами, но радиочастотные помехи относятся только к сигналам, которые попадают в частотный диапазон, используемый для радиопередачи — обычно где-то между несколькими килогерцами и 30 мегагерцами.

Какие материалы служат экранами электромагнитных/радиочастотных помех?

Любой материал, который ослабляет помехи электромагнитного сигнала, может считаться экраном ЭМП/РЧ-помех, но экранирующие материалы, используемые в электронных устройствах, обычно представляют собой металл. В экранирующих прокладках EMI/RFI наиболее распространены следующие экранирующие материалы:

• Серебро
• Серебристый алюминий
• Серебряный никель
• Серебряная медь
• Никель-графит

В прокладках эти материалы обычно представляют собой «наполнитель» внутри основного материала, который обычно изготавливается из силикона или фторсиликона. Когда электромагнитное излучение достигает прокладок, содержащих эти наполнители, сигналы отражаются или поглощаются.

Узнайте, как Modus меняет традиционные отношения с поставщиками.

Как экранирование от электромагнитных и радиопомех защищает электронные устройства?

Ослабляя электромагнитные сигналы до того, как они достигнут критических компонентов электронных устройств, экраны EMI/RFI могут предотвратить все, от незначительных помех в телекоммуникационных передачах до фатальных сбоев в работе оборудования для обеспечения безопасности самолетов. Если не смягчить внешние электромагнитные сигналы, они могут нарушить основные функции электронных устройств.

Например, возможности мониторинга медицинского оборудования, которое контролирует пациентов, могут быть нарушены ошибочным сигналом. Электромагнитные сигналы также могут стирать или повреждать данные во всех видах электронного оборудования. Даже спутники в космосе должны быть защищены от электромагнитных/радиочастотных помех, чтобы функционировать должным образом.

— Статья продолжается ниже —

Посетите наш полный информационный центр по защите от электромагнитных помех.

Каковы некоторые распространенные источники электромагнитных/радиочастотных помех?

От чего именно экранирование EMI/RFI защищает устройства? В современном мире ответ почти на все.

Сотовые телефоны, микроволновые печи, сотовые сети, зажигание, линии электропередач и компьютерные схемы — это лишь несколько примеров электромагнитных и радиочастотных помех, вызванных деятельностью человека. Но затем вы должны учитывать естественные причины этих разрушительных сигналов, среди которых наиболее распространенными являются полярные сияния, солнечные вспышки и молнии.

В каких отраслях важно экранирование от электромагнитных и радиопомех?

Почти любая отрасль, в которой используются или производятся электронные устройства, чувствительные к электромагнитным помехам, может выиграть от экранирования от электромагнитных и радиопомех. Ниже перечислены некоторые отрасли, в которых экранирование от электромагнитных и радиочастотных помех наиболее сильно зависит:

• Военные и оборонные
• Аэрокосмическая промышленность
• Спутники и телекоммуникации
• Медицинская техника
• Электромобили
• Железнодорожный и другой общественный транспорт


Каждая из вышеперечисленных отраслей напрямую заинтересована в уменьшении помех от внешних сигналов с потенциальными осложнениями, начиная от низкокачественной передачи звука и заканчивая полным отказом системы управления железнодорожным транспортом.
